Manual de instalare Difuzoare Ergovent la orice sistem de conducte standard

Diffuzorii ERGOVENT pot ajuta la ascunderea sistemelor de climatizare atunci când sunt utilizați cu unități Fan-coil. Vitezele vântului sunt mai mici, ceea ce face ca A/C-ul să fie mai silențios, iar aerul este distribuit mai uniform în cameră atunci când modelele RONDO sunt plasate în diferite colțuri ale camerei.

Difuzoarele ERGOVENT pot fi conectate ușor la orice sistem de conducte standard, cu diametrul de 100 mm, 125 mm, 150 mm sau 160 mm. La utilizarea tubulaturii spiro, difuzoarele pot fi conectate direct cu aceasta, sau prin intermediul unui tub flexibil. În cazul sistemului de distribuție cu tubulatură flexibilă din plastic de 75 mm, conectarea difuzorului se realizează cu ajutorul unei cutii plenum standard sau a unui plenum special ERGOVENT.

Tubulatura spiro: Conectare directă

Tubulatura spiro: Conectare cu ajutorul unui tub flexibil

Tubulatură din plastic DN75.

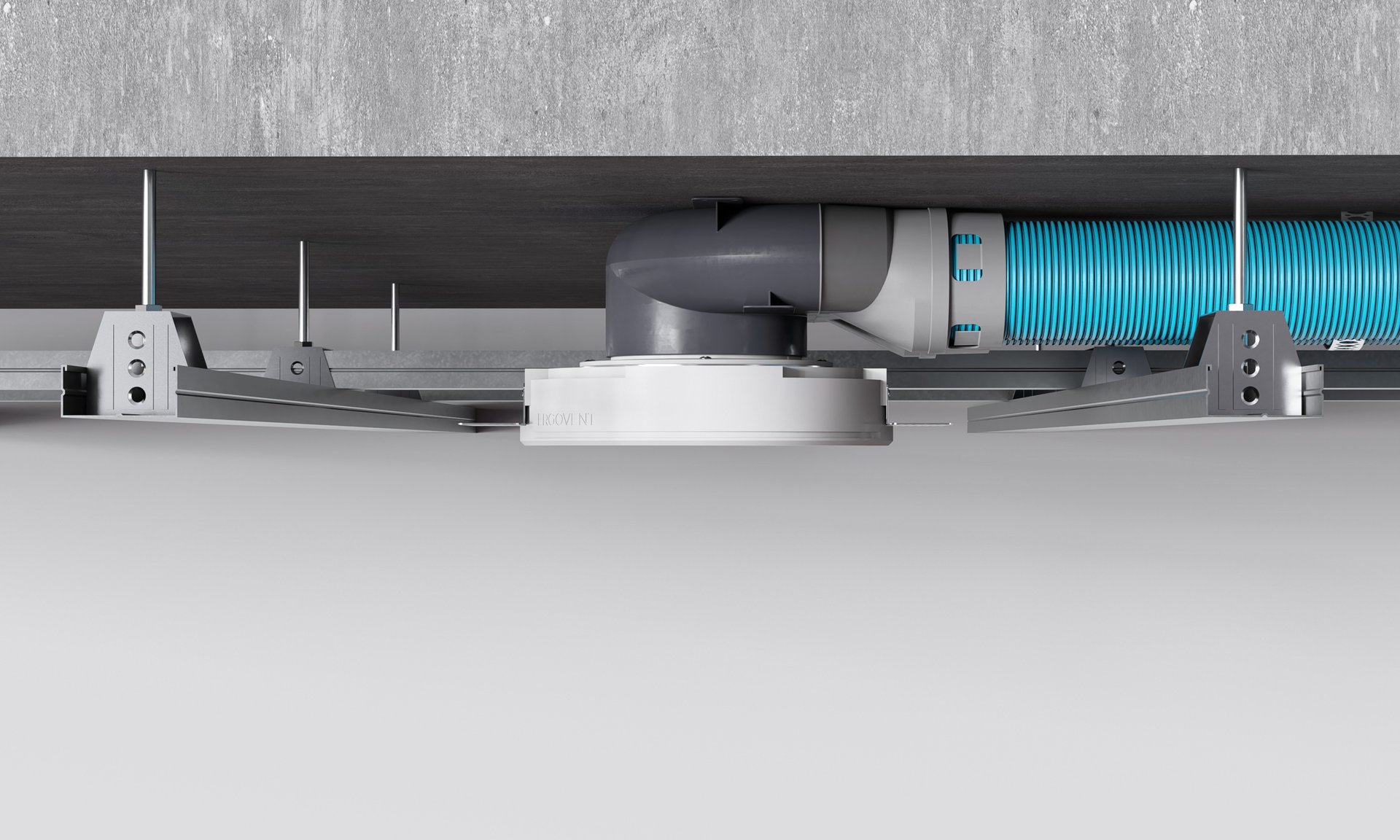

Conectare prin intermediul unui plenum standard

Tubulatură din plastic DN75.

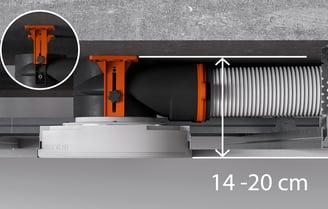

Conectare prin intermediul unui plenum ERGOVENT

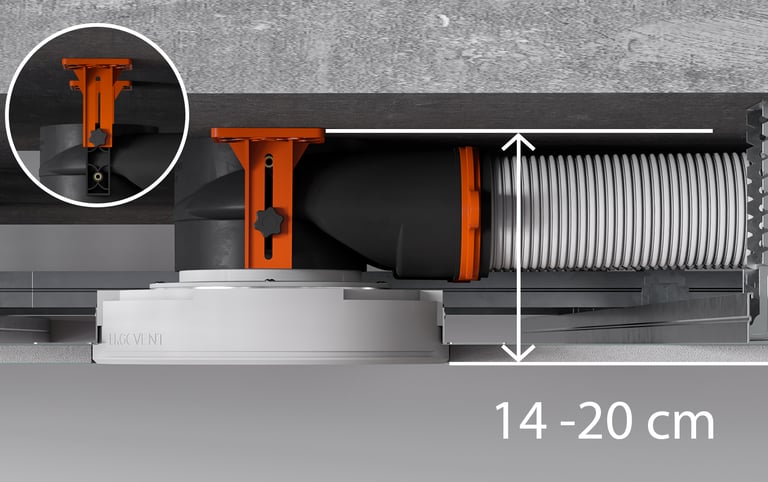

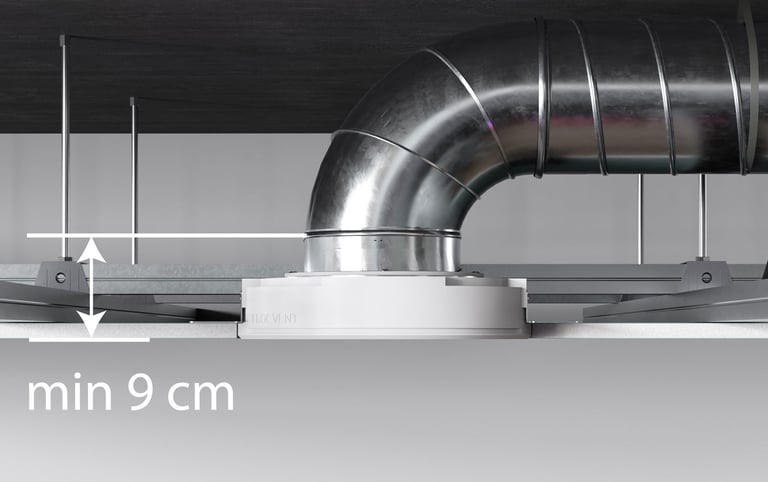

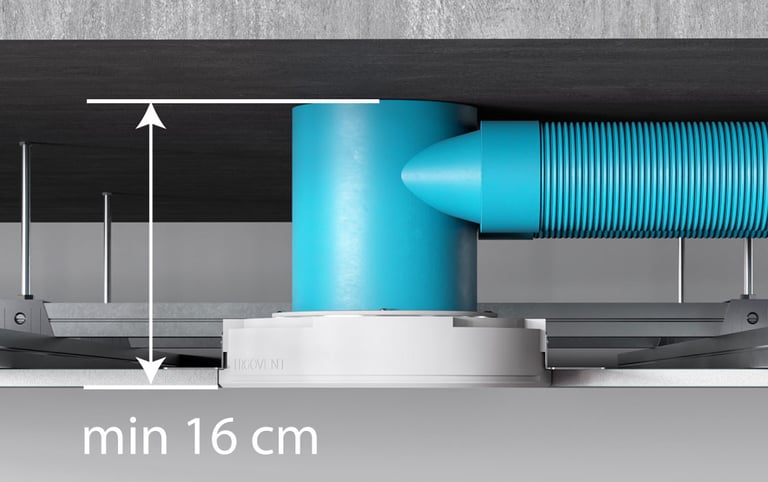

Dimensiuni necesare pentru o instalare reușită:

Metode de instalare în funcție de tubulatură

Aici vom arăta toate situațiile posibile de conectare a difuzorului.

OPȚIUNEA 1

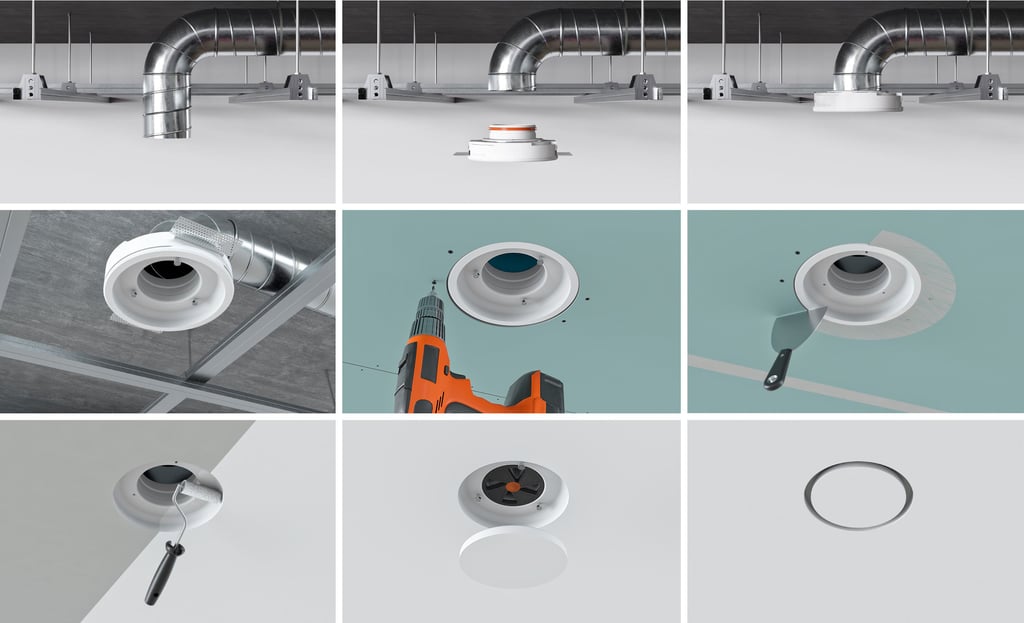

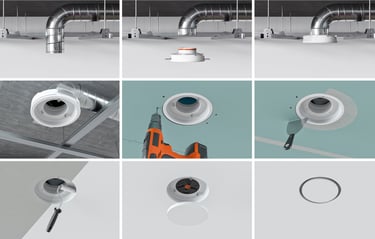

ÎMBINAREA DIRECTĂ CU TUBULATURA SPIRO

OPȚIUNEA 2

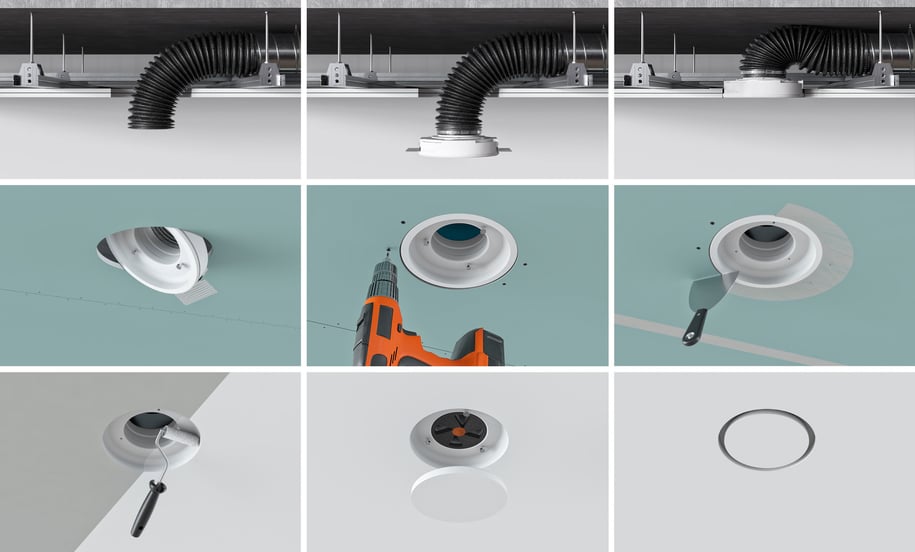

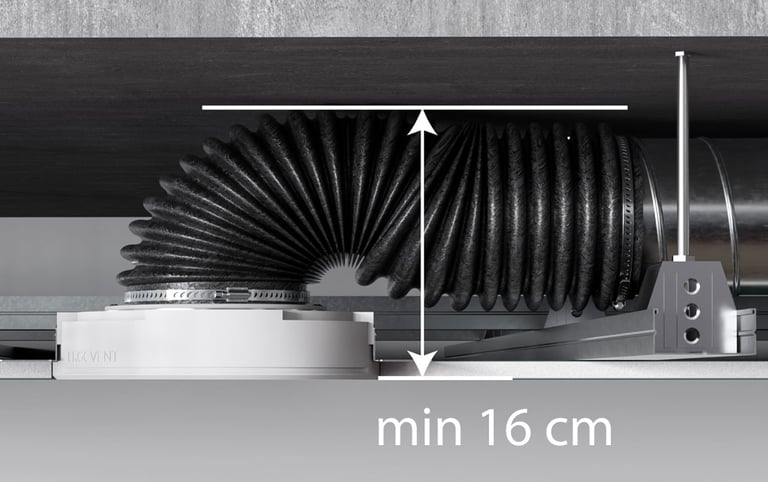

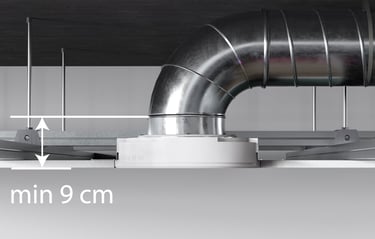

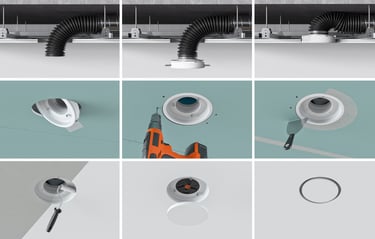

PRIN INTERMEDIUL UNUI TUB FLEXIBIL (sistem de distribuție cu tubulatura spiro)
Difuzoarele pot fi conectate la tubulatura spiro cu ajutorul unui tub flexibil. Această metodă este una extrem de simplă.

OPȚIUNEA 3

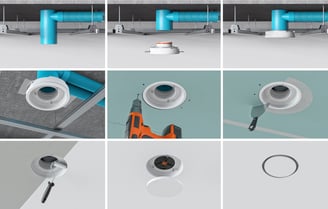

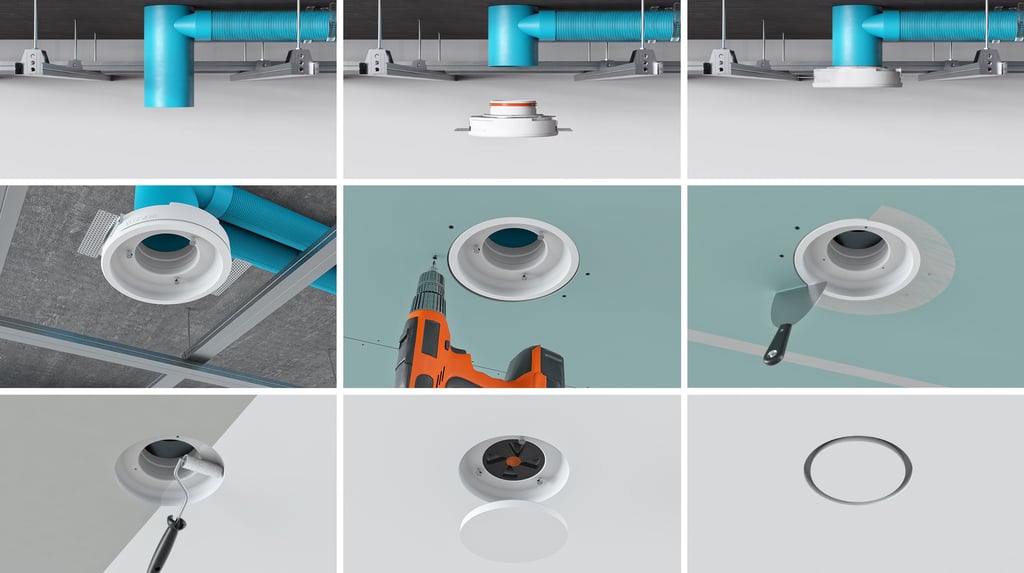

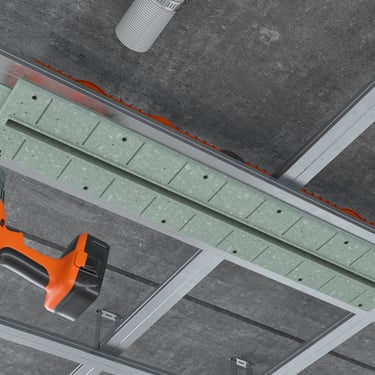

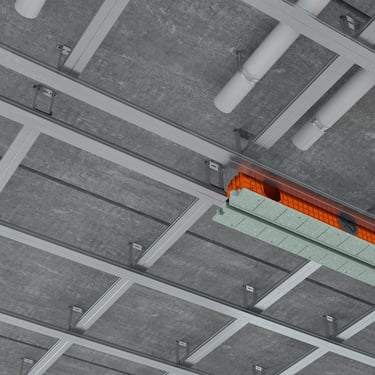

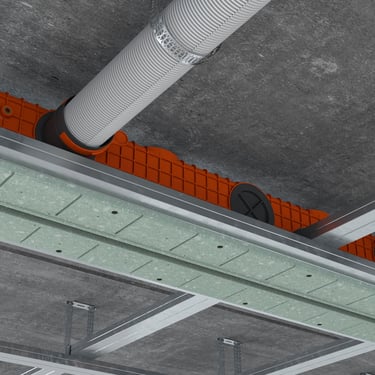

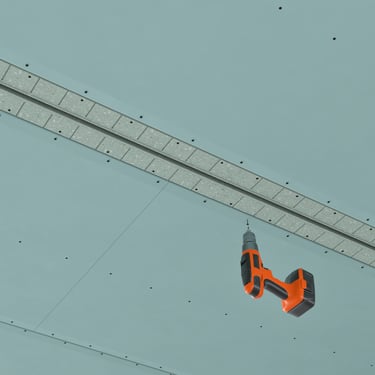

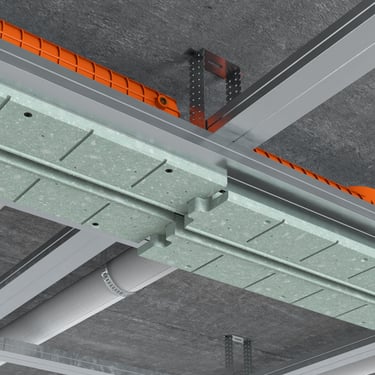

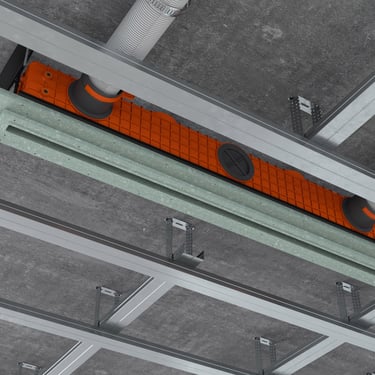

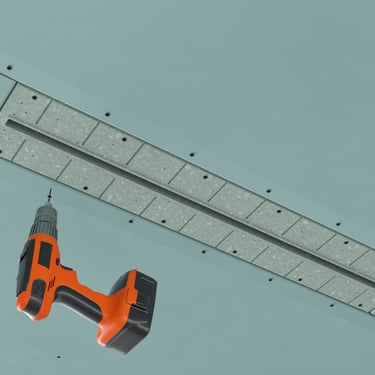

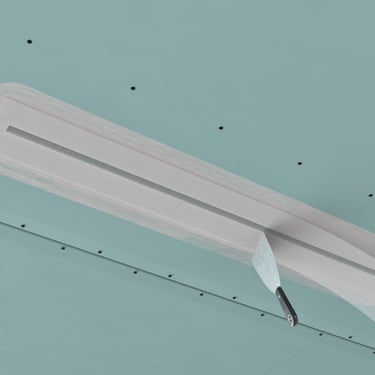

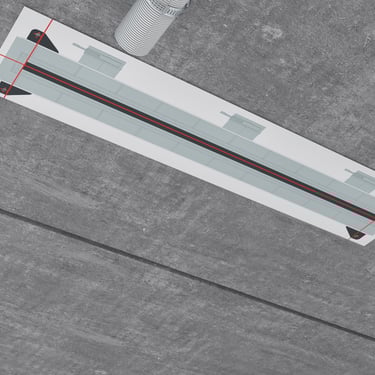

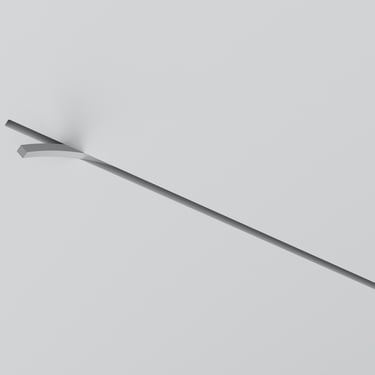

CONECTAREA PRIN INTERMEDIUL UNUI PLENUM, ÎNAINTE DE MONTAREA GIPS-CARTONULUI
Dacă în sistemul de distribuție a aerului sunt folosite tuburile din plastic (diametru 75 mm), difuzoarele se conectează cu ajutorul unei cutii plenum.

OPȚIUNEA 4

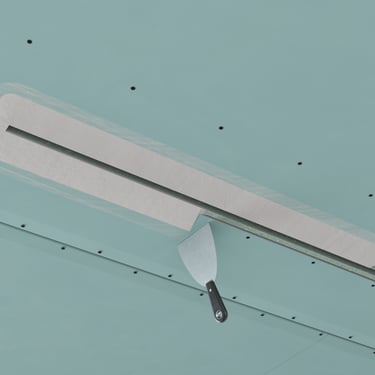

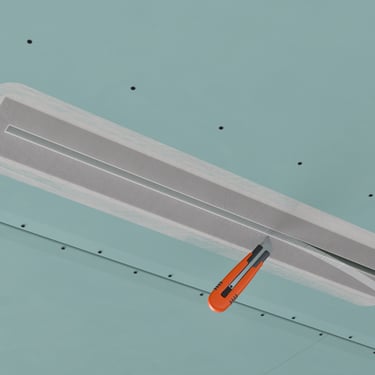

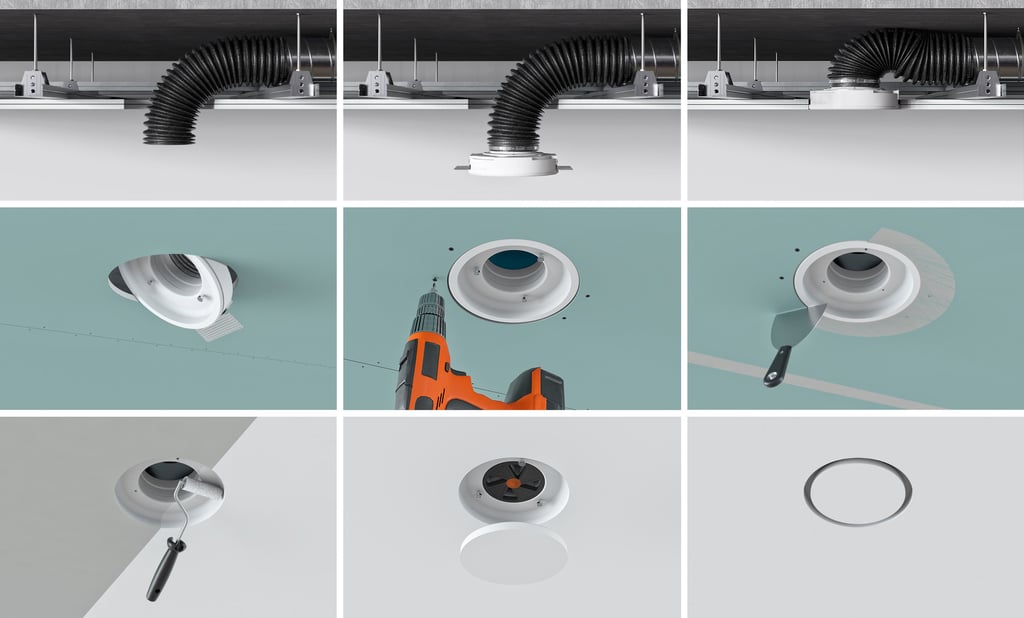

INSTALAREA DUPĂ MONTAREA PLACILOR DE GIPS-CARTON

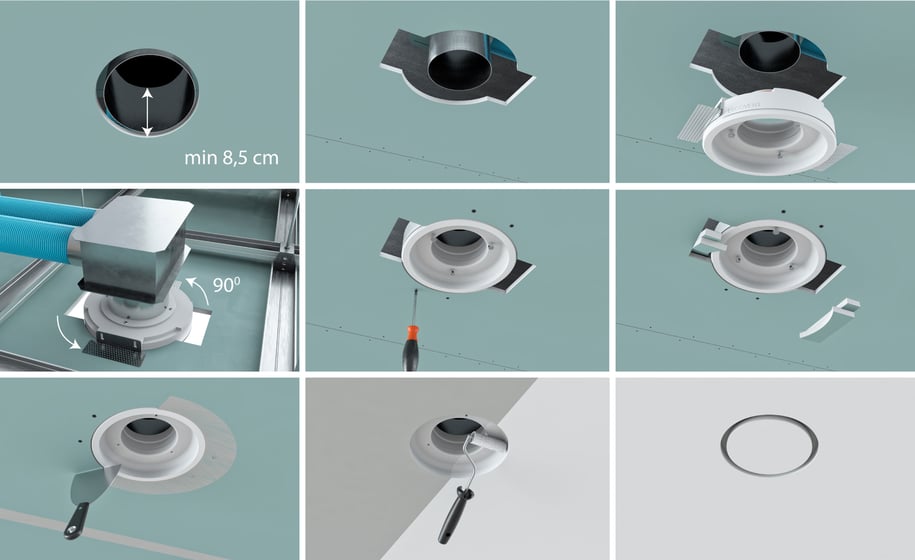

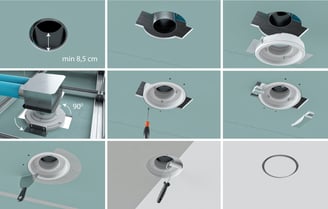

Dacă plăcile de gips-carton au fost deja montate și conductele de ventilație au fost tăiate la nivelul suprafeței acestor plăci, instalați difuzorul Ergovent după cum urmează:

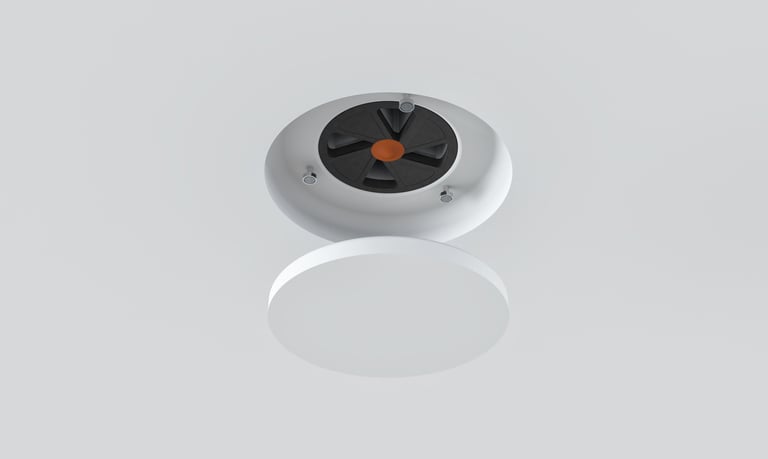

RONDO și KVADRO Instrucțiuni

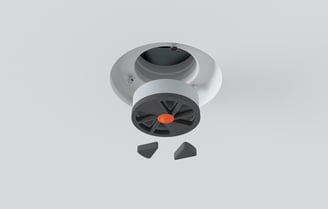

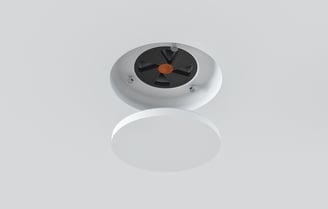

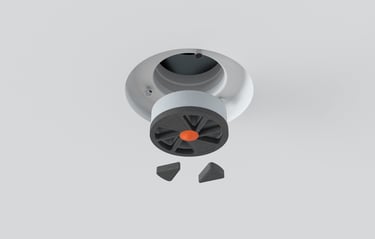

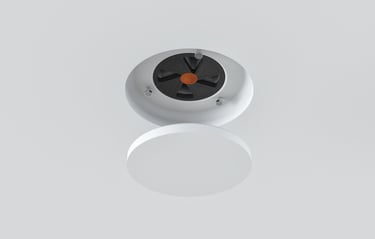

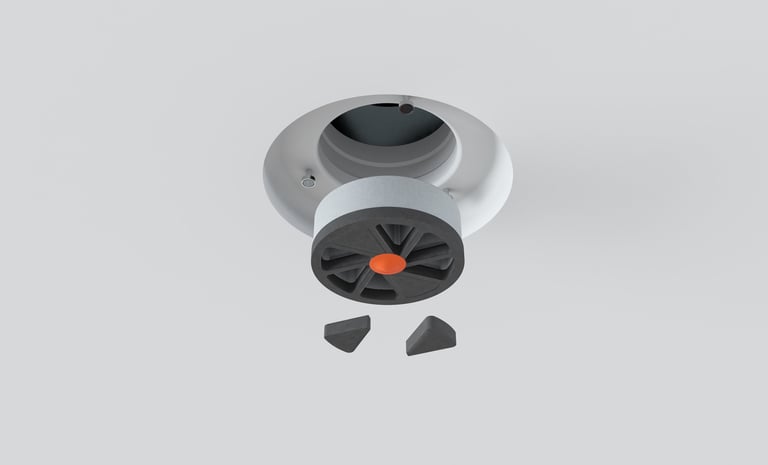

Capacul difuzorului trebuie să fie întotdeauna la nivelul tavanului. Fiecare difuzor vine cu o supapă convenabilă de echilibrare ERGOVENT. Dacă este necesară reglarea suplimentară a fluxului de aer, vă recomandăm să utilizați aceste amortizoare.
